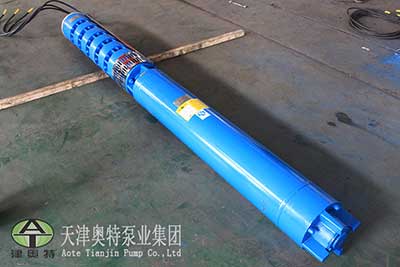

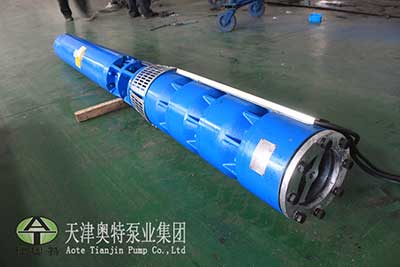

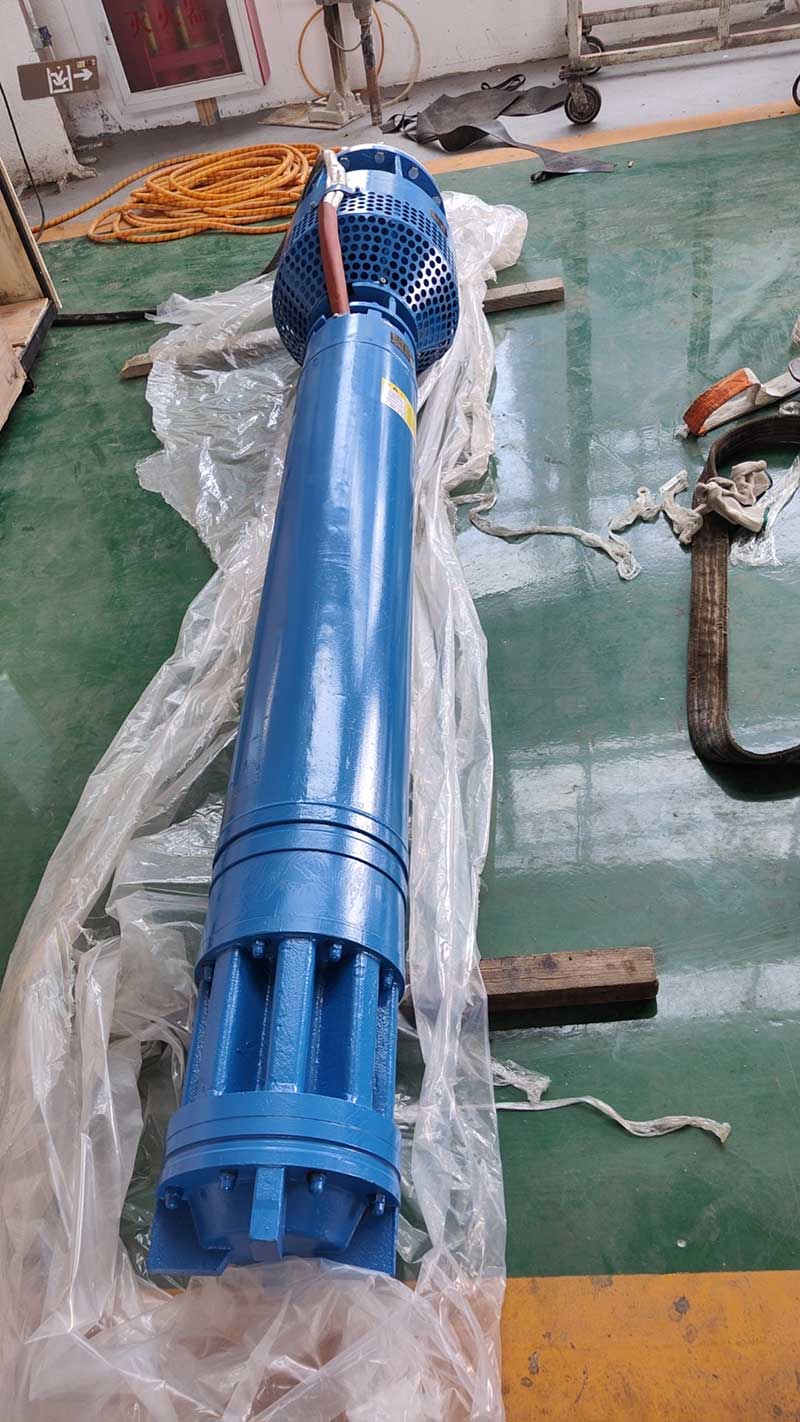

দজিনাওটি এটিকিউজে সিরিজের গভীর ওয়েল সাবমারসিবল পাম্প স্থির ভূগর্ভস্থ জল পাম্প করার জন্য প্রকৌশলী, কৃষি সেচ, গভীর কূপের জল নিষ্কাশন, জলাধারের জল গ্রহণ এবং কেন্দ্রীভূত জল সরবরাহ ব্যবস্থার জন্য পুরোপুরি উপযুক্ত। মাল্টি-স্টেজ সেন্ট্রিফিউগাল ইম্পেলার, জারা-প্রতিরোধী উপাদান এবং উচ্চ-দক্ষ শক্তি-সঞ্চয়কারী ডুবো মোটর দিয়ে নির্মিত, এটি সামঞ্জস্যপূর্ণ অপারেশনাল স্থায়িত্ব, ন্যূনতম রক্ষণাবেক্ষণের কাজের চাপ এবং বর্ধিত পরিষেবা জীবনকাল সরবরাহ করে।
1. ইন্টিগ্রেটেড মোটর এবং পাম্প গঠন, উচ্চ নিরাপত্তা এবং নির্ভরযোগ্যতা সঙ্গে ডুবো ডুবো অপারেশন.
2. ভাল আবরণ জন্য কোন বিশেষ প্রয়োজনীয়তা; ক্রমবর্ধমান পাইপ শুধুমাত্র সংশ্লিষ্ট কাজের চাপ সহ্য করতে হবে।
3. সহজ ইনস্টলেশন, অপারেশন এবং রক্ষণাবেক্ষণ, ছোট মেঝে স্থান দখল; পাম্প হাউস নির্মাণের প্রয়োজন নেই।
4. কমপ্যাক্ট গঠন এবং কম কাঁচামাল খরচ.
| আইটেম | স্পেসিফিকেশন |
| পাম্পের ধরন | উল্লম্ব গভীর ওয়েল সাবমারসিবল পাম্প |
| গঠন | মাল্টি-স্টেজ সেন্ট্রিফিউগাল পাম্প |
| মোটর প্রকার | তিন-ফেজ অ্যাসিঙ্ক্রোনাস সাবমারসিবল মোটর |
| রেটেড ভোল্টেজ | 380V / 660V |
| ফ্রিকোয়েন্সি | 50Hz |
| প্রবাহ পরিসীমা | কাস্টমাইজড |
| হেড রেঞ্জ | 900 মি পর্যন্ত |
| ইনস্টলেশনের ধরন | উল্লম্ব ইনস্টলেশন |
| কুলিং পদ্ধতি | জল ভর্তি মোটর কুলিং |
| মাঝারি তাপমাত্রা | ≤90℃ |
| পিএইচ রেঞ্জ | ৬.৫-৮.৫ |
| কঠিন কণা বিষয়বস্তু | ≤0.01% |

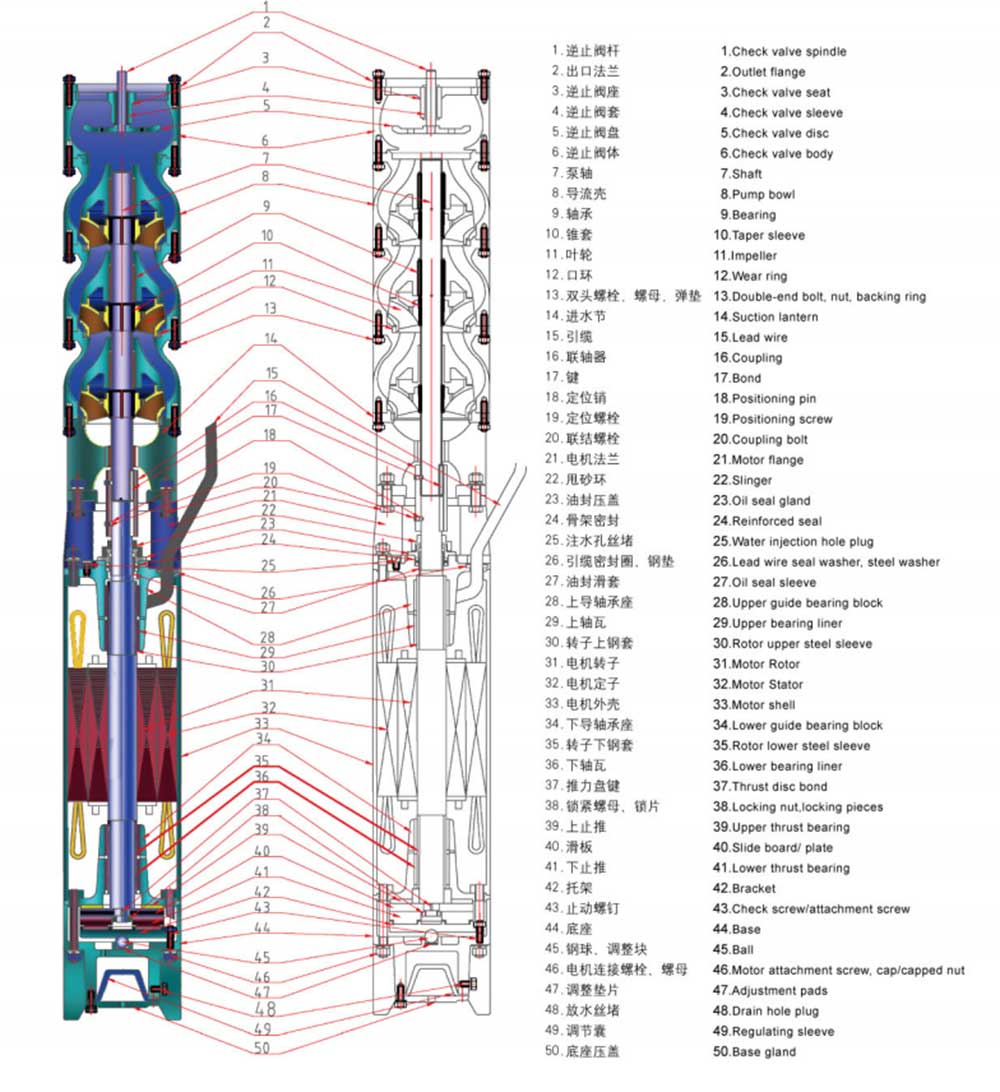

1. ডিপওয়েল সাবমার্সিবল পাম্প এ ডুবো 3-ফেজ অ্যাসিঙ্ক্রোনাস মোটর এবং পাম্প বডি থাকে। মোটর সরাসরি উপরের পাম্প ইউনিট সঙ্গে মিলিত হয়. উপরের মোটর শ্যাফ্টে লাগানো নির্ভরযোগ্য শ্যাফ্ট সিল অভ্যন্তরীণ মোটর কুলিং ওয়াটার এবং পাম্প করা মাধ্যমের মধ্যে ক্রস-লিকেজ প্রতিরোধ করে, দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করে।
2. পাম্প একক- স্তন্যপান মাল্টি-পর্যায়ে উল্লম্ব কেন্দ্রাতিগ টাইপ; মিলিত মোটর হল জল-ভরা ওয়েট-টাইপ উল্লম্ব সাবমারসিবল অ্যাসিঙ্ক্রোনাস মোটর, ব্যারেল-টাইপ কাপলিং এর মাধ্যমে সংযুক্ত।
3. মোটর ওয়াইন্ডিং নাইলন-শীথযুক্ত PE জলরোধী চুম্বক তারকে গ্রহণ করে; মোটর গহ্বর পরিষ্কার বিশুদ্ধ জল দিয়ে ভরা হয়.
4. জল-তৈলাক্ত গাইড বিয়ারিং মোটর জন্য ব্যবহার করা হয়. মোটরের নীচে থ্রাস্ট বিয়ারিং পাম্প থেকে দ্বিমুখী অক্ষীয় থ্রাস্ট বহন করে। হাই-হেড সংস্করণটি অক্ষীয় লোড ভারবহনের জন্য আমদানি করা Phylos স্লাইডিং প্লেটের সাথে মিলে যাওয়া নিকেল-যুক্ত তামার পাখা-আকৃতির থ্রাস্ট প্যাডগুলিকে সজ্জিত করে।
5. একটি অতিরিক্ত অক্ষীয় শক্তি বহনকারী উপাদান উচ্চ-উত্তোলন মডেলগুলিতে পাম্প এবং মোটরের মধ্যে ইনস্টল করা হয়, সর্বাধিক মাথা 900m পর্যন্ত।
1. স্টার্টআপের আগে পরিষ্কার তাজা জল দিয়ে মোটর গহ্বর পূরণ করুন; তুষারপাত এড়াতে শীতের স্টোরেজের জন্য সমস্ত অভ্যন্তরীণ জল নিষ্কাশন করুন।
2. নিয়মিতভাবে ইউনিটের অন্তরণ প্রতিরোধের পরীক্ষা করুন, মান 0.5 MΩ এর কম হবে না।
3. স্ট্যান্ডার্ড ওয়ারেন্টি সময়কাল: স্বাভাবিক অপারেশনের অধীনে 1 বছর।
সঠিক পাম্প মডেল নির্বাচন করতে গ্রাহকদের অবশ্যই এই নির্বাচন নির্দেশিকাটি মনোযোগ সহকারে পড়তে হবে। অনুপযুক্ত নির্বাচন পাম্পের পরিষেবা জীবনকে সংক্ষিপ্ত করবে এবং উচ্চ শক্তি খরচের দিকে পরিচালিত করবে।
কূপের ভেতরের ব্যাস, পানির তাপমাত্রা, PH মান, প্রবাহের হার, গতিশীল পানির স্তর এবং অন্যান্য পরামিতির উপর ভিত্তি করে উপযুক্ত পাম্প মডেল নির্বাচন করুন।
মডেল কোড ব্যাখ্যা:200 Q J(R/H)80--144
200:ন্যূনতম অনুমোদিত অভ্যন্তরীণ কূপের ব্যাস (ইউনিট: মিমি)। অন্যান্য উপলব্ধ স্পেসিফিকেশন 100, 150, 250, 300, ইত্যাদি অন্তর্ভুক্ত।
প্রশ্নঃসাবমারসিবল পাম্প, চীনা "কিয়ানশুই" এর প্রাথমিক অক্ষর।
জে:ভাল-ব্যবহারের পাম্প, চীনা "জিংইয়ং" এর প্রাথমিক অক্ষর।
আর/এইচ:জলের তাপমাত্রার উপর ভিত্তি করে শ্রেণীবিভাগ
QJ প্রকার:প্রযোজ্য জল তাপমাত্রা 20℃ ±5℃
QJR প্রকার:প্রযোজ্য জল তাপমাত্রা 25℃ থেকে 90℃
80:রেট করা প্রবাহ হার (ইউনিট: m³/h)। পাম্পের ঘন্টায় আউটপুট প্রবাহ অবশ্যই কূপের জল প্রবাহের হারের চেয়ে কম হতে হবে।
144:রেটেড হেড (ইউনিট: মি)। এটি গতিশীল জলস্তর থেকে জলের আউটলেট পর্যন্ত উল্লম্ব দূরত্বকে বোঝায়।
অতিরিক্ত PH প্যারামিটার বিবরণ:
প্রযোজ্য জল PH পরিসীমা:1-14। QH সিরিজ পাম্প বিরোধী জারা কর্মক্ষমতা বৈশিষ্ট্য.
পানি প্রবাহের পরিমাণ (ইউনিট: m³/h):প্রতি ঘণ্টায় কূপ থেকে প্রবাহিত ভূগর্ভস্থ পানির মোট আয়তন। এই তথ্য সাধারণত কূপ খনন ঠিকাদার দ্বারা প্রদান করা হয়.
স্থির পানির স্তর (একক: মি):কূপের অভ্যন্তরে জলের পৃষ্ঠ এবং কূপের মাথার মধ্যে উল্লম্ব উচ্চতা যখন পাম্পটি কাজ করছে না।
গতিশীল জলস্তর (একক: মি):যেহেতু পাম্প পানি পাম্প করতে থাকবে, কূপের ভেতরের পানির স্তর ক্রমাগত নেমে যাবে। যখন জলের স্তর একটি নির্দিষ্ট উচ্চতায় স্থিতিশীল হয়, তখন পাম্পের আউটপুট প্রবাহ স্থির থাকবে এবং জলের স্তর আর কমবে না। এই স্থিতিশীল জলের পৃষ্ঠ এবং কূপের মাথার মধ্যে উল্লম্ব দূরত্বকে গতিশীল জলস্তর হিসাবে সংজ্ঞায়িত করা হয়।
ফ্লো ম্যাচিং সীমা:পাম্পের রেট করা প্রবাহের হার অবশ্যই কূপের প্রতি ঘন্টায় জল প্রবাহের হারের চেয়ে কম হতে হবে, অন্যথায় কূপটি শুকিয়ে যাবে এবং শুকনো অপারেশনের কারণে পাম্পটি পুড়ে যেতে পারে।
তাপমাত্রা শ্রেণীবিভাগ:স্ট্যান্ডার্ড QJ পাম্প সাধারণ-তাপমাত্রা ভূগর্ভস্থ জলের জন্য; কিউজেআর উচ্চ-তাপমাত্রা প্রতিরোধী পাম্পগুলি অবশ্যই গরম বসন্তের জল বা উচ্চ-তাপমাত্রা ভূগর্ভস্থ জলের জন্য ব্যবহার করা উচিত।
জারা বিরোধী সমাধান:অম্লীয় বা ক্ষারীয় ক্ষয়কারী জলযুক্ত কূপের জন্য QH সিরিজের পাম্পগুলি সুপারিশ করা হয়।

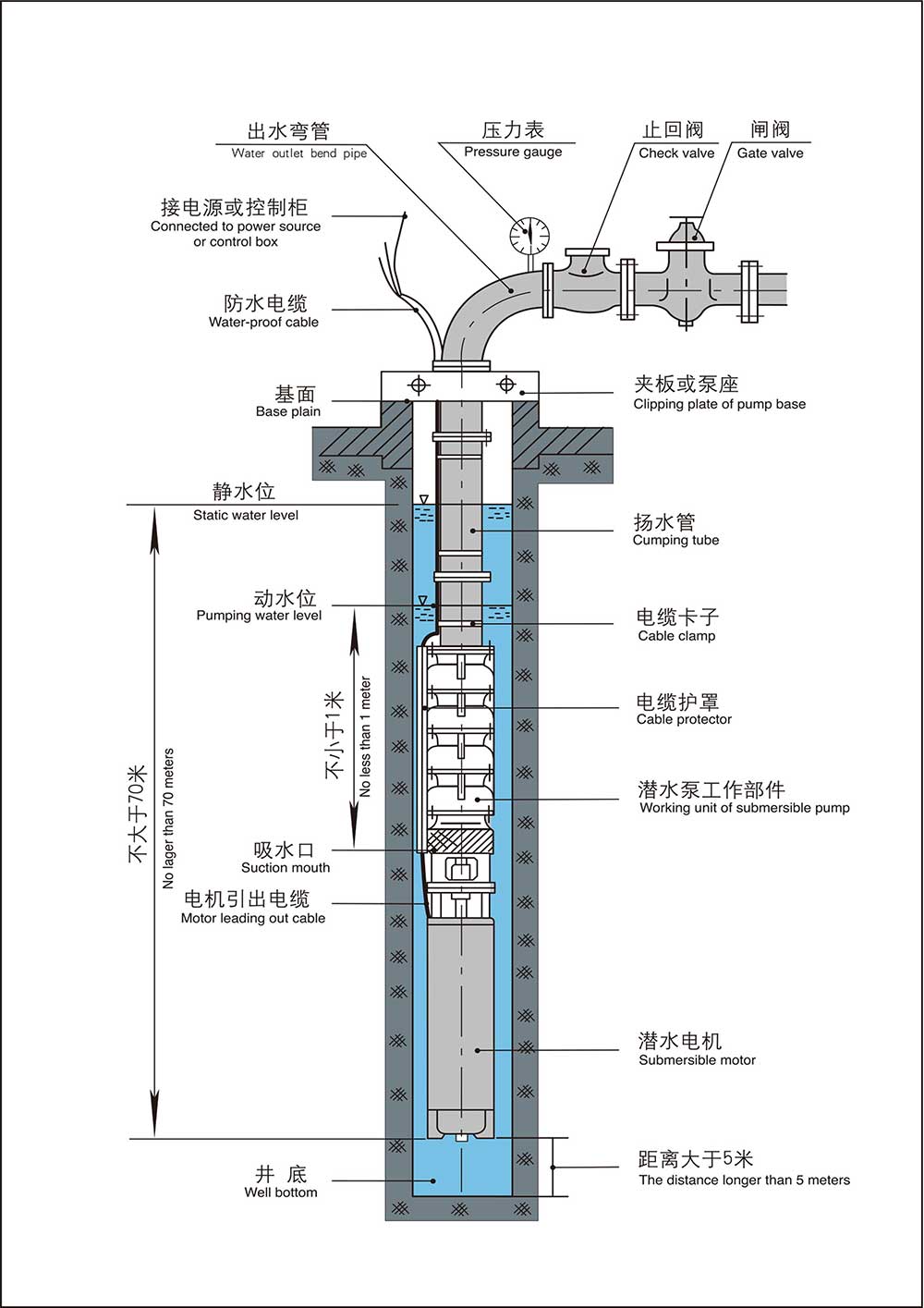

ভাল ব্যাস প্রয়োজন:কূপের ভিতরের ব্যাস অবশ্যই পাম্প বডির বাইরের ব্যাসের চেয়ে বড় হতে হবে যাতে পাম্পটি মসৃণভাবে কূপে নামানো যায়।
একটি পাম্প মডেল নির্বাচন করার আগে, গ্রাহকদের নিম্নলিখিত তথ্য নিশ্চিত করা উচিত:
1. প্রয়োজনীয় প্রবাহের হার সেচ এলাকা এবং জলের চাহিদা অনুযায়ী প্রয়োজনীয় জলের আউটপুট নির্ধারণ করুন।
2. মোট পাম্প হেড সহ প্রয়োজনীয় উত্তোলন উচ্চতা গণনা করুন:
· ভাল গভীরতা
· উল্লম্ব উত্তোলন দূরত্ব
পাইপলাইন চাপ ক্ষতি
টার্মিনাল জল চাপ প্রয়োজনীয়তা
3. ভাল ব্যাস বিদ্যমান কূপের আবরণের জন্য উপযুক্ত একটি পাম্প ব্যাস নির্বাচন করুন।
4. পাওয়ার সাপ্লাই ভোল্টেজ, ফ্রিকোয়েন্সি এবং উপলব্ধ বৈদ্যুতিক ক্ষমতা নিশ্চিত করুন।
5. জলের গুণমান পরীক্ষা করুন জলের তাপমাত্রা, PH মান এবং কঠিন কণা সামগ্রী।
এই পরামিতি প্রদান করা নিশ্চিত করতে সাহায্য করে নির্বাচিত পাম্প প্রত্যাশিত কর্মক্ষমতা প্রদান করে।
| ফল্ট ফেনোমেনা | কারণ | সমাধান |
| মাথার কাছে পৌঁছানো যায় না, জল শোষণ করা যায় না বা অপর্যাপ্ত জল স্রাব হয়। | 1. গতিশীল জল স্তর অনুমোদিত মিনিমাম অধীনে ড্রপ. গতিশীল জল স্তর;2. লিফট পাইপ জয়েন্টে ভাঙা; 3. মোটরের বিপরীত ঘূর্ণন;4. ভোল্টেজ হ্রাস; 5. অবরুদ্ধ জল খাঁড়ি;6. ক্ষতিগ্রস্ত কাপলার। | 1. ভাল গভীরতা বাড়াতে পাম্প স্টেজ এবং লিফট পাইপ বাড়ান; ভাঙ্গন মেরামত;3. তারের সংযোগকারী প্রতিস্থাপন; 4. ভোল্টেজ পরীক্ষা করুন; 5. ওয়াশ ওয়াটার ইনলেট;6. কাপলার প্রতিস্থাপন করুন। |
| মোটর স্টার্টআপে চালাতে ব্যর্থ হয়, গুঞ্জন সহ। | 1. ভারবহন জব্দ;2. মোটর একক ফেজ চলমান. | 1. ক্ষতিগ্রস্ত অংশ পরীক্ষা এবং মেরামত;2. সংযোগ তারের পরীক্ষা করুন, এবং ফেজ ব্যর্থতা খুঁজুন। |
| ওভারলার্জ অ্যামিটার পয়েন্টার সুইং | 1. গতিশীল জলের স্তর শোষণ খাঁড়ি থেকে নেমে যায়;2. গতিশীল জলের স্তর অনুমোদিত মিনিটের নিচে নেমে যায়। গতিশীল জল স্তর; | 1. জল স্রাব হ্রাস, এবং নিমজ্জিত গভীরতা বৃদ্ধি. |
| ইউনিটের হিংস্র কম্পন | 1. পাম্প টাকু বাঁকানো হয়; 2. ইউনিট ভারবহন অংশে পরিধান এবং টিয়ার খুব বড়;3. খুব তীব্র থ্রোটল;4. ক্ষতিগ্রস্ত কাপলার। | 1. টাকু ক্রমাঙ্কন;2. ভারবহন প্রতিস্থাপন;3. গেট ভালভ বড় করুন;4. কাপলার প্রতিস্থাপন করুন। |
| প্রবাহে ড্রপ | 1. আংটি পরা এ পরিধান এবং ছিঁড়ে;2. অবরুদ্ধ জল খাঁড়ি;3. লিফট পাইপ বা শেল মধ্যে জয়েন্ট এ ফুটো. | 1. জীর্ণ অংশ মেরামত বা প্রতিস্থাপন;2. ওয়াশ ওয়াটার ইনলেট;3. সংযোগ অংশ পরীক্ষা করুন। |
| নিরোধক প্রতিরোধের হঠাৎ হ্রাস | 1. মোটর তারের সংযোগকারীর দরিদ্র মানের; 2. মোটর রোটেটর তারের ক্ষতিগ্রস্থ নিরোধক;3. জীর্ণ তারের। | 1. তারের সংযোগকারী পুনরায় সংযোগ করুন; 2. মোটর তারের মেরামত;3. ক্ষতি মেরামত. |
| বিদ্যুত খরচ বৃদ্ধি (অ্যামিটার ইঙ্গিত রেটিং মান ছাড়িয়ে গেছে) | 1. ধৃত ভারবহন ইম্পেলার;2. বিয়ারিং পরার পর মোটরের আন্তঃসংযোগ;3. ইম্পেলার এবং শেলের মধ্যে ঘর্ষণ। | 1. পাম্প পরীক্ষা এবং মেরামত;2. মোটর পরীক্ষা এবং মেরামত;3. প্রবাহ নিয়ন্ত্রণ করুন এবং মোটর থ্রাস্ট বিয়ারিং পরীক্ষা করুন। |
একটি গভীর কূপ ডুবো পাম্প প্রধানত গভীর কূপ থেকে ভূগর্ভস্থ জল আহরণ এবং জল সরবরাহ, গার্হস্থ্য ব্যবহার, শিল্প অ্যাপ্লিকেশন এবং অন্যান্য জল স্থানান্তর প্রকল্পের জন্য ব্যবহৃত হয়।
হ্যাঁ। ATQJ সিরিজটি কৃষিজমি সেচ, স্প্রিংকলার সিস্টেম, গ্রিনহাউস সেচ এবং অন্যান্য কৃষি জল সরবরাহ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।
গ্রাহকদের প্রদান করা উচিত:
· প্রয়োজনীয় প্রবাহ হার
· পাম্প মাথা
· ভাল গভীরতা
· ভাল ব্যাস
· জলের উৎস তথ্য
· পাওয়ার সাপ্লাই প্রয়োজনীয়তা
হ্যাঁ। JINAOTE প্রকল্পের প্রয়োজনীয়তা অনুযায়ী প্রবাহ হার, মাথা, মোটর শক্তি, ভোল্টেজ এবং উপকরণ সহ পাম্প প্যারামিটারগুলি কাস্টমাইজ করতে পারে।
অনুমোদিত ইনস্টলেশন গভীরতা নির্বাচিত মডেল এবং অপারেটিং অবস্থার উপর নির্ভর করে। হাই-হেড মডেলগুলি 900 মিটার পর্যন্ত মাথা উত্তোলন করতে পারে।
স্থিতিশীল কর্মক্ষমতা বজায় রাখার জন্য নিরোধক প্রতিরোধ, তারের অবস্থা, অপারেটিং কারেন্ট এবং জলের আউটপুট নিয়মিত পরীক্ষা করার পরামর্শ দেওয়া হয়।
