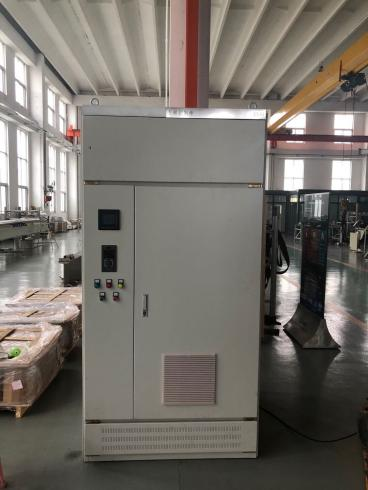

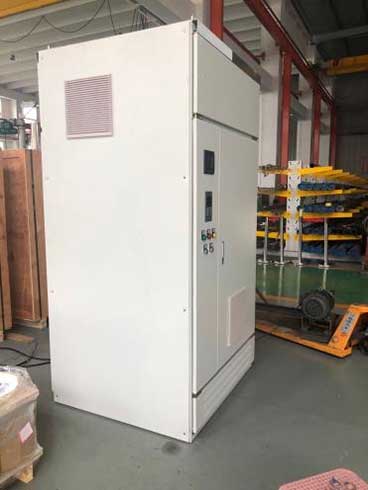

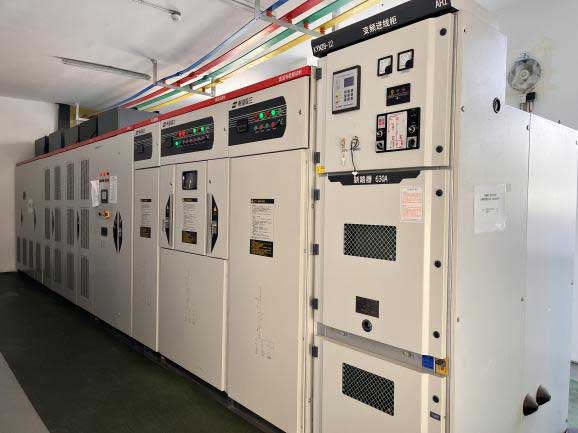

দবৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিসভাএটি একটি ডেডিকেটেড ডিভাইস যা বৈদ্যুতিক সাবমারসিবল পাম্প (ESP) ইউনিটের স্টার্ট এবং স্টপ নিয়ন্ত্রণ করে, এর অপারেটিং স্থিতি পর্যবেক্ষণ করে এবং রেকর্ড করে এবং অপারেশন চলাকালীন অস্বাভাবিক পরিস্থিতি দেখা দিলে স্বয়ংক্রিয়ভাবে পাওয়ার-অফ সুরক্ষা সঞ্চালন করে। বর্তমানে, চার ধরনের কন্ট্রোল ক্যাবিনেট সাধারণত ব্যবহৃত হয়: পাওয়ার-ফ্রিকোয়েন্সি কন্ট্রোল ক্যাবিনেট, সফট-স্টার্ট কন্ট্রোল ক্যাবিনেট, লো-ভোল্টেজ পরিবর্তনশীল-ফ্রিকোয়েন্সি কন্ট্রোল ক্যাবিনেট এবং মাঝারি-ভোল্টেজ পরিবর্তনশীল-ফ্রিকোয়েন্সি কন্ট্রোল ক্যাবিনেট।
আন্তর্জাতিক মান: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
ন্যাশনাল স্ট্যান্ডার্ড: GB/T 16750, GB/T 3797, GB 4208, GB/T 14048, GB 7251.1
ইন্ডাস্ট্রি স্ট্যান্ডার্ড: API RP 11S1, API 14F
এন্টারপ্রাইজ স্ট্যান্ডার্ড: AT-ST-013
পাওয়ার সাপ্লাই ভোল্টেজ সুরক্ষা
তিন-ফেজ বর্তমান সুরক্ষা
ওভারলোড সুরক্ষা
আন্ডারলোড সুরক্ষা
আন্ডার-ভোল্টেজ সুরক্ষা
বিলম্বিত শুরু
বিলম্বিত শাটডাউন
বর্তমান রেকর্ডিং
| মডেল ও স্পেসিফিকেশন | রেট করা বর্তমান (A) | রেটেড ভোল্টেজ (V) | A (প্রস্থ) × B (গভীরতা) × H (উচ্চতা) |
| 1.2kV ক্লাস | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| 2.5kV ক্লাস | 50, 80, 100, 120, 150 | 2500 | 600×630×1700 |
| 3kV ক্লাস | 50, 80, 100, 120, 150 | 3000 | 600×630×1700 |
| 3.6kV ক্লাস | 50, 80, 100, 120, 150 | 3600 | 600×630×1700 |
| মডেল ও স্পেসিফিকেশন | রেট করা বর্তমান (A) | রেটেড ভোল্টেজ (V) | A (প্রস্থ) × B (গভীরতা) × H (উচ্চতা) |
| 1.2kV ক্লাস | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| 2.3kV ক্লাস | 50, 80, 100, 120, 150 | 2300 | 600×630×1700 |
● উচ্চতা: ≤2000 মি
● পরিবেষ্টিত তাপমাত্রা:-30℃/-22℉ — +50℃/122℉
● আপেক্ষিক আর্দ্রতা:≤85%
● দাহ্য এবং বিস্ফোরক পদার্থ, নিরোধক ক্ষয়কারী গ্যাস এবং পরিবাহী ধুলোমুক্ত
● উল্লম্ব প্রবণতা ≤ 5° সহ, তীব্র কম্পন থেকে মুক্ত স্থানে ইনস্টল করা হয়েছে
| না. | প্যারামিটারের নাম | ডেটা |
| 1 | রেট ইনপুট ভোল্টেজ | 380 V – 480 V±10%,3P 380 V – 480 V ±10%, 3-ফেজ |
| 2 | রেট করা ইনপুট ফ্রিকোয়েন্সি | 50Hz±10% |
| 3 | আউটপুট ফ্রিকোয়েন্সি | 0 - 120 Hz, সামঞ্জস্যযোগ্য |
| 4 | আউটপুট ফ্রিকোয়েন্সি রেজোলিউশন | 0.01Hz |
| 5 | পাওয়ার সাপ্লাই ভোল্টেজ নিয়ন্ত্রণ করুন | AC220V |
| 6 | রেট আউটপুট শক্তি | 110 kW–630kW |
| 7 | রেট আউটপুট বর্তমান | 215A–1188A |
| 8 | আউটপুট ভোল্টেজ পরিসীমা | 0 - ইনপুট ভোল্টেজ |
| 9 | রেকটিফায়ার টাইপ | 6 - পালস ডায়োড সংশোধনকারী |
| 10 | বৈদ্যুতিন সংকেতের মেরু বদল ট্রানজিস্টর প্রকার | আইজিবিটি |
| 11 | এক্সটার্নাল কমিউনিকেশন ইন্টারফেস | RS485, RS232 |
| 12 | বাহ্যিক যোগাযোগ মডেল | তারের |
| 13 | সুরক্ষা ফাংশন | ওভারলোড, আন্ডারলোড, শর্ট সার্কিট, ফেজ লস, অতিরিক্ত তাপমাত্রা |
| 14 | কুলিং পদ্ধতি | জোরপূর্বক বায়ু কুলিং |
| 15 | ইনপুট পাওয়ার ফ্যাক্টর | 0.98 |
| 16 | কর্মদক্ষতা | 98% |
| 17 | আউটপুট ফিল্টার | সাইন ওয়েভ |
| 18 | রেট ডিউটি সাইকেল | ক্রমাগত |
| 19 | আইপি গ্রেড / সুরক্ষা গ্রেড | IP23 |
| 20 | ওভারলোড ক্ষমতা | 150% রেটযুক্ত টর্ক, সময়কাল 60 সেকেন্ড |
| 21 | পরিবেষ্টিত তাপমাত্রা অপারেটিং | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | স্টোরেজ / পরিবহন তাপমাত্রা | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | পরিবেষ্টিত আর্দ্রতা | ≤95% (+20 ℃ এ), নন-কন্ডেন্সিং |
| 24 | ইনস্টলেশন উচ্চতা | ≤1000m, ছাড়িয়ে গেলে derating প্রয়োজন |
| 25 | ইনপুট সাইড হারমোনিক উপাদান | H5=36%,H7=17.8%,H11=8.1%,H13=5.3% |
| 26 | ইনপুট সাইড হারমোনিক সামগ্রী | ~5% |
| 27 | কন্ট্রোল মোড | মাল্টি-পয়েন্ট V/F, ভেক্টর V/F |
| 28 | ইনলেট এবং আউটলেট ওয়্যারিং মোড | টপ ইন ও টপ আউট, বটম ইন ও বটম আউট |
| না. | প্যারামিটারের নাম | ডেটা |
| 1 | রেট ইনপুট ভোল্টেজ | 380 V – 690 V ±10%, 3-ফেজ |
| 2 | রেট করা ইনপুট ফ্রিকোয়েন্সি | 50Hz±10% |
| 3 | আউটপুট ফ্রিকোয়েন্সি | 0 - 120 Hz, সামঞ্জস্যযোগ্য |
| 4 | আউটপুট ফ্রিকোয়েন্সি রেজোলিউশন | 0.01 Hz |
| 5 | পাওয়ার সাপ্লাই ভোল্টেজ নিয়ন্ত্রণ করুন | AC 220 V |
| 6 | রেট আউটপুট শক্তি | 110 kW–900 kW |
| 7 | রেট আউটপুট বর্তমান | 202 A–1535 A |
| 8 | আউটপুট ভোল্টেজ পরিসীমা | 0 - ইনপুট ভোল্টেজ |
| 9 | রেকটিফায়ার টাইপ | আইজিবিটি |
| 10 | বৈদ্যুতিন সংকেতের মেরু বদল ট্রানজিস্টর প্রকার | আইজিবিটি |
| 11 | এক্সটার্নাল কমিউনিকেশন ইন্টারফেস | RS485, RS232 |
| 12 | বাহ্যিক যোগাযোগ মোড | ফাইবার অপটিক |
| 13 | সুরক্ষা ফাংশন | ওভারলোড, আন্ডারলোড, শর্ট সার্কিট, ফেজ লস, অতিরিক্ত তাপমাত্রা |
| 14 | কুলিং পদ্ধতি | জোরপূর্বক বায়ু কুলিং |
| 15 | ইনপুট পাওয়ার ফ্যাক্টর | 0.98 |
| 16 | কর্মদক্ষতা | 98% |
| 17 | আউটপুট ফিল্টার | সাইন ওয়েভ |
| 18 | রেট ডিউটি সাইকেল | ক্রমাগত |
| 19 | আইপি গ্রেড / সুরক্ষা গ্রেড | IP23 |
| 20 | ওভারলোড ক্ষমতা | 150% রেটযুক্ত টর্ক, সময়কাল 60 সেকেন্ড |
| 21 | পরিবেষ্টিত তাপমাত্রা অপারেটিং | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | স্টোরেজ / পরিবহন তাপমাত্রা | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | পরিবেষ্টিত আর্দ্রতা | ≤95% (+20 ℃ এ), নন-কন্ডেন্সিং |
| 24 | ইনস্টলেশন উচ্চতা | ≤1000 মি; derating প্রয়োজন যদি অতিক্রম |
| 25 | ইনপুট সাইড হারমোনিক উপাদান | 4% |
| 26 | ইনপুট সাইড হারমোনিক সামগ্রী | ~5% |
| 27 | কন্ট্রোল মোড | মাল্টি-পয়েন্ট V/F, ভেক্টর V/F |
| 28 | ইনলেট এবং আউটলেট ওয়্যারিং মোড | টপ ইন ও টপ আউট, বটম ইন ও বটম আউট |
| না. | প্যারামিটারের নাম | ডেটা |
| 1 | রেট ইনপুট ভোল্টেজ | 0.6 KV -2.6 KV±10% |
| 2 | রেট করা ইনপুট ফ্রিকোয়েন্সি | 50 Hz ± 10% |
| 3 | আউটপুট ফ্রিকোয়েন্সি | 0 - 120 Hz, সামঞ্জস্যযোগ্য |
| 4 | আউটপুট ফ্রিকোয়েন্সি রেজোলিউশন | 0.01 Hz |
| 5 | পাওয়ার সাপ্লাই ভোল্টেজ নিয়ন্ত্রণ করুন | AC 220 V |
| 6 | রেট ক্যাপাসিটি | 45 kVA–300kVA |
| 7 | কুলিং পদ্ধতি | জোরপূর্বক বায়ু কুলিং |
| 8 | ইনপুট পাওয়ার ফ্যাক্টর | 0.98 এর উপরে >20% লোড |
| 9 | রেট ডিউটি সাইকেল | ক্রমাগত |
| 10 | আইপি গ্রেড / সুরক্ষা গ্রেড | IP20 |
| 11 | ওভারলোড ক্ষমতা | 1 ঘন্টার জন্য 120%, 1 মিনিটের জন্য 150% |
| 12 | পরিবেষ্টিত তাপমাত্রা অপারেটিং | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | স্টোরেজ / পরিবহন তাপমাত্রা | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | পরিবেষ্টিত আর্দ্রতা | ≤90% (+20 ℃ এ), নন-কন্ডেন্সিং |
| 15 | ইনস্টলেশন উচ্চতা | ≤1000 মি; derating প্রয়োজন যদি অতিক্রম |
●উচ্চতা 1000 মিটারের বেশি হবে না; উচ্চতা 1000 মিটার অতিক্রম করলে derating প্রয়োজন।
●অপারেটিং পরিবেষ্টিত তাপমাত্রা: -5 ℃ থেকে +40 ℃, দৈনিক গড় তাপমাত্রা +35 ℃ এর বেশি নয়, পরিবেষ্টিত তাপমাত্রার তারতম্য 5 ℃/h এর বেশি নয়। যদি পরিবেষ্টিত তাপমাত্রা অনুমোদিত সীমা ছাড়িয়ে যায়, উপযুক্ত শীতাতপ নিয়ন্ত্রণ সরঞ্জাম সজ্জিত করা উচিত।
●পরিবেষ্টিত বাতাসের সর্বোচ্চ আপেক্ষিক আর্দ্রতা: ≤ 90% (20 ℃ এ); ≤ 50% +40 ℃ এ।
● ইনস্টলেশন ফাউন্ডেশন গুরুতর কম্পন এবং শক থেকে মুক্ত হতে হবে, উল্লম্ব প্রবণতা 5% এর বেশি হবে না।
●পরিচালন পরিবেশ পরিবাহী বা বিস্ফোরক ধূলিকণা মুক্ত এবং গ্যাস বা বাষ্প মুক্ত হতে হবে যা ধাতু বা ক্ষতি নিরোধক ক্ষয় করে।
●AC ইনপুট পাওয়ার সাপ্লাইয়ের ক্রমাগত ভোল্টেজের ওঠানামা রেট করা মানের ±10% এর বেশি হবে না।
●AC পাওয়ার গ্রিডের ফ্রিকোয়েন্সি ওঠানামা পরিসীমা: 45 Hz–55 Hz, ফ্রিকোয়েন্সি পরিবর্তনের হার ±1% প্রতি সেকেন্ডের বেশি নয়।
● শুধুমাত্র ভাল বায়ুচলাচল সঙ্গে গৃহমধ্যস্থ ব্যবহারের জন্য; ডিভাইসের উপরে এবং চারপাশে ছাড়পত্র ≥ 700 মিমি হতে হবে।
ওভারভোল্টেজ, আন্ডারভোল্টেজ, ওভারকারেন্ট, ফেজ লস এবং শর্ট সার্কিট সহ সুরক্ষা দিয়ে সজ্জিত।
● আউটপুট কারেন্ট, ভোল্টেজ, ফ্রিকোয়েন্সি ইত্যাদি দেখানোর জন্য LED ডিসপ্লে দিয়ে সজ্জিত।
●সিস্টেম প্যারামিটারগুলি কীপ্যাডের মাধ্যমে সেট করা যেতে পারে।
●এটি পরিবর্তনশীল ফ্রিকোয়েন্সি মোড এবং পাওয়ার ফ্রিকোয়েন্সি মোডে উভয়ই কাজ করতে পারে।
পরিবর্তনশীল ফ্রিকোয়েন্সি অপারেশন অধীনে, কাজ মোড ম্যানুয়াল বা স্বয়ংক্রিয় হতে পারে.
● শুরুর সময় এবং অপারেটিং ফ্রিকোয়েন্সি নির্বিচারে সেট করা যেতে পারে।
প্রশ্ন 1: পরিবর্তনশীল স্পিড ড্রাইভ বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট প্রধানত কোন সরঞ্জামের জন্য ব্যবহৃত হয়?
A1: এই ভেরিয়েবল স্পিড ড্রাইভ কন্ট্রোল ক্যাবিনেট সব ধরনের সাবমারসিবল পাম্পের জন্য বিশেষ সহায়ক সরঞ্জাম, যেমন উচ্চ-তাপমাত্রা পাম্প, গভীর কূপ পাম্প এবং নদী গ্রহণ পাম্প। এটি তেলক্ষেত্রের জল সরবরাহ, গভীর কূপের জল সরবরাহ এবং নদীর জল গ্রহণ প্রকল্পগুলির জন্য উপযুক্ত।
প্রশ্ন 2: প্রথাগত স্থির-গতি নিয়ন্ত্রণের তুলনায় ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণের মূল সুবিধাগুলি কী কী?
A2: ঐতিহ্যগত ফিক্সড-স্পীড কন্ট্রোল বক্সের সাথে তুলনা করে,পরিবর্তনশীল গতি ড্রাইভ বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিসভাপ্রয়োজন অনুযায়ী অবাধে পাম্প গতি সামঞ্জস্য করতে পারেন। এটি আরও শক্তি সঞ্চয় করে, নরম শুরুর সাথে সরঞ্জামের পরিধান কমায় এবং সম্পূর্ণ সুরক্ষা সুরক্ষা রয়েছে, যা পাম্প অপারেশনকে আরও স্থিতিশীল, নিরাপদ এবং শক্তি-সাশ্রয় করে।
প্রশ্ন 3: এই নিয়ন্ত্রণ ক্যাবিনেট কি কঠোর বহিরঙ্গন কাজের পরিবেশের সাথে খাপ খাইয়ে নিতে পারে?
A3: হ্যাঁ। এই বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিসভা সিল করা শিল্প শেল এবং উচ্চ-মানের অভ্যন্তরীণ অংশ গ্রহণ করে। এটি ডাস্টপ্রুফ, ওয়াটারপ্রুফ এবং অ্যান্টি-হস্তক্ষেপ, এবং তেলক্ষেত্র, জলের কূপ এবং নদীর জল গ্রহণ প্রকল্পগুলির জন্য আর্দ্র, ধুলোবালি এবং বাইরের পরিবেশে স্থিরভাবে কাজ করতে পারে।

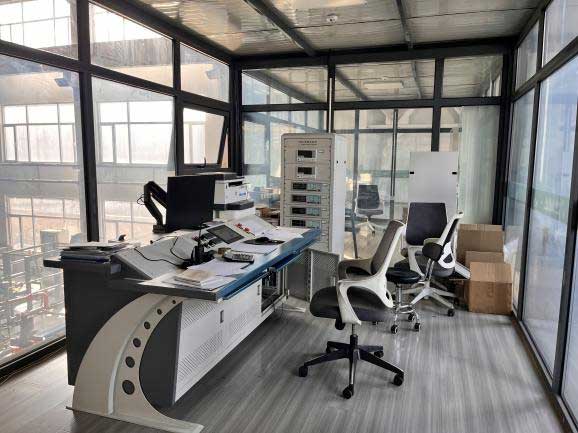

আমরা প্রতিটি পরিবর্তনশীল গতি ড্রাইভ বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটের জন্য কঠোর মান নিয়ন্ত্রণ অনুসরণ করি। সাধারণ একক-অংশ পরিদর্শন থেকে ভিন্ন, আমাদের সমস্ত ক্যাবিনেট ডেলিভারির আগে মিলিত সাবমার্সিবল পাম্প সেট দিয়ে পরীক্ষা করা হয়। প্রতিটি সরঞ্জাম সম্পূর্ণ চলমান পরীক্ষা, গতি সমন্বয় পরীক্ষা এবং লোড সিমুলেশন পরীক্ষা পাস করে। এই বাস্তব পাম্প ম্যাচিং পরীক্ষা ক্যাবিনেট এবং পাম্পের মধ্যে নিখুঁত সমন্বয় নিশ্চিত করে। স্থিতিশীল এবং নির্ভরযোগ্য ক্ষেত্রের অপারেশনের গ্যারান্টি দেওয়ার জন্য, সম্পূর্ণ ম্যাচিং পরীক্ষা পাস করার পরেই সমস্ত পণ্য সরবরাহ করা হয়।
সাবমার্সিবল পাম্প কন্ট্রোল ইকুইপমেন্ট তৈরি ও উৎপাদনে আমাদের সমৃদ্ধ অভিজ্ঞতা আছে। সমস্ত পরিবর্তনশীল গতি ড্রাইভ বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিসভা পণ্য কঠোরভাবে পরীক্ষা করা হয়, স্থিতিশীল গুণমান এবং কম ব্যর্থতার হার সহ। আমরা বিভিন্ন পাম্প এবং কাজের অবস্থার জন্য কাস্টমাইজড প্যারামিটার এবং ফাংশন সমর্থন করি। আমরা সম্পূর্ণ প্রাক-বিক্রয় পরামর্শ, অন-সাইট নির্দেশিকা এবং বিক্রয়োত্তর রক্ষণাবেক্ষণ পরিষেবা প্রদান করি। আমাদের পণ্যগুলি বিশ্বব্যাপী বিক্রি হয়, খরচ-কার্যকর এবং স্থিতিশীল নিয়ন্ত্রণ সমাধান সহ বিভিন্ন তেলক্ষেত্র, জলের কূপ এবং নদীর জল গ্রহণের প্রকল্পগুলি পরিবেশন করে।
