দবৈদ্যুতিক সাবমারসিবল পাম্পএকটি ডাউনহোল কৃত্রিম উত্তোলন ব্যবস্থা যা গভীর কূপ, অফশোর প্ল্যাটফর্ম এবং জটিল জলাধারের পরিস্থিতিতে ক্রমাগত অপরিশোধিত তেল উৎপাদনের জন্য ডিজাইন করা হয়েছে। এটি স্থিতিশীল তেল উত্তোলন কর্মক্ষমতা প্রদানের জন্য একটি উচ্চ-কর্মক্ষমতাসম্পন্ন সাবমার্সিবল মোটর, মাল্টি-স্টেজ সেন্ট্রিফিউগাল পাম্প, গ্যাস এবং বালি প্রতিরোধী সুরক্ষা ব্যবস্থা এবং নির্ভরযোগ্য সিলিং কাঠামোকে সংহত করে।
উচ্চ জল-কাটা কূপ, পরিপক্ক তেলক্ষেত্র, অফশোর উত্পাদন এবং চ্যালেঞ্জিং জলাধার পরিবেশের জন্য ডিজাইন করা, তেল ESP সিস্টেম অপারেটরদের উত্পাদন দক্ষতা উন্নত করতে, কাজের ফ্রিকোয়েন্সি কমাতে এবং দীর্ঘমেয়াদী অপারেটিং খরচ কমাতে সহায়তা করে।
একাধিক পাম্প ব্যাস, পাওয়ার কনফিগারেশন এবং উপাদান বিকল্পগুলি উপলব্ধ, এটি ভাল গভীরতা, তরল বৈশিষ্ট্য, তাপমাত্রা এবং উত্পাদন প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

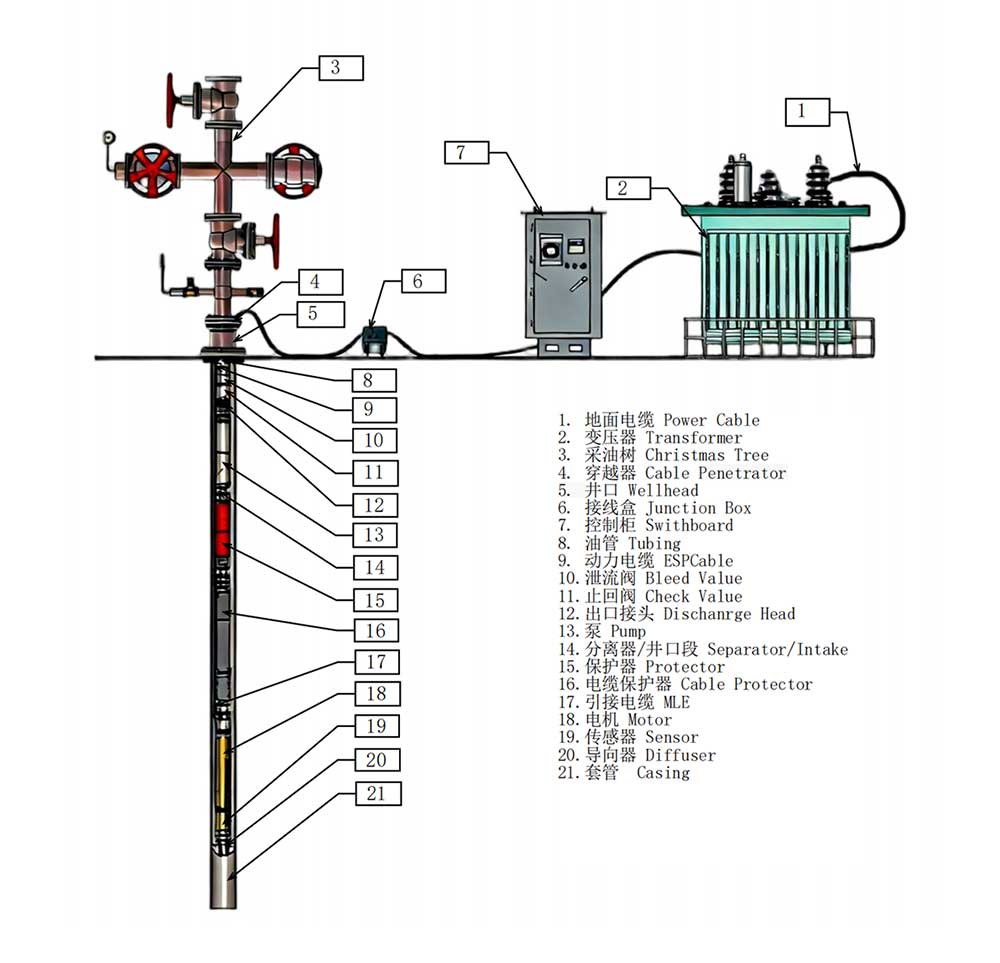

| না. | সরঞ্জামের নাম | প্রয়োজনীয়তা | সংগ্রহ পদ্ধতি | সরঞ্জাম বিবরণ |
| জমি ভিত্তিক সুবিধা | ||||
| 1 | জংশন বক্স | ঐচ্ছিক | গ্রাহক সরবরাহ করা হয়েছে |
1. স্থল তারের কূপে ভূগর্ভস্থ তারের সংযোগের জন্য 2. ভূগর্ভস্থ খনি উচ্চ চাপ গ্যাস প্রতিরোধ |
| 2 | পরিবর্তনশীল ফ্রিকোয়েন্সি স্টেপ-আপ ট্রান্সফরমার | প্রয়োজন | গ্রাহক সরবরাহ করা হয়েছে | বৈদ্যুতিক পাম্পের প্রয়োজনীয় গ্রাউন্ড ভোল্টেজে পাওয়ার সাপ্লাই ভোল্টেজ বাড়াতে ব্যবহৃত হয় |
| 3 | লো-ভোল্টেজ পরিবর্তনশীল ফ্রিকোয়েন্সি কন্ট্রোল ক্যাবিনেট (সাইন ফিল্টার সহ) | প্রয়োজন | গ্রাহক সরবরাহ করা হয়েছে | বৈদ্যুতিক পাম্পের অপারেটিং অবস্থা নিয়ন্ত্রণ, সুরক্ষা এবং সামঞ্জস্য করার জন্য |
| 4 | ফিল্টার | ঐচ্ছিক | গ্রাহক সরবরাহ করা হয়েছে | পাওয়ার গ্রিডে বৈদ্যুতিক পাম্প এবং গুরুত্বপূর্ণ সরঞ্জাম রক্ষার জন্য |
| 5 | সারফেস ক্যাবল | ঐচ্ছিক | গ্রাহক সরবরাহ করা হয়েছে |
1. স্থল সরঞ্জাম সংযোগ ব্যবহৃত 2. নিয়ন্ত্রণ পাম্প খরচ |
| ডাউনহোল টিউবিং স্ট্রিং সংযোগকারী | ||||
| 1 | ভাল মাথা সরঞ্জাম | প্রয়োজন | গ্রাহক সরবরাহ করা হয়েছে | 1. টিউবিং স্ট্রিং ঝুলানোর জন্য এবং পৃষ্ঠের পাইপলাইনগুলি সংযুক্ত করার জন্য 2. ভূগর্ভস্থ তারের উত্তরণের জন্য |
| 2 | তেলের পাইপ | প্রয়োজন | গ্রাহক সরবরাহ করা হয়েছে | বৈদ্যুতিক পাম্প সংযোগ করতে এবং একটি ভাল তরল উত্তোলন চ্যানেল তৈরি করতে ব্যবহৃত হয় |
| 3 | ড্রেন ভালভ | ঐচ্ছিক | গ্রাহক সরবরাহ করা হয়েছে | পাম্পিং জন্য টিউব ভাল তরল স্রাব |
| 4 | একক প্রবাহ ভালভ | প্রয়োজন | গ্রাহক সরবরাহ করা হয়েছে | পাম্প শাটডাউন ফাংশন টিউবিং স্ট্রিংয়ে ভাল তরল প্রবাহকে বাধা দেয়, যা জলের হাতুড়ি এবং বৈদ্যুতিক পাম্পের ক্ষতি করতে পারে। |
| 5 | আউটলেট সংযোগ | প্রয়োজন | গ্রাহক সরবরাহ করা হয়েছে | তেলের পাইপের সাথে বৈদ্যুতিক পাম্প সংযোগ করতে ব্যবহৃত হয় |
| 6 | পাম্প | প্রয়োজন | স্ব-অধিগ্রহণ | প্রয়োজনীয় উত্তোলন চাপ এবং প্রবাহ হার তৈরি করতে ব্যবহৃত হয় |
| 7 | গ্যাস প্রসেসর | ঐচ্ছিক | স্ব-অধিগ্রহণ |
1. বৈদ্যুতিক পাম্পগুলিতে গ্যাসের প্রভাব কমাতে, যেমন গ্যাস লক এবং ক্যাভিটেশন 2. যথেষ্ট উত্তোলন প্রবাহ |
| 8 | গ্যাস বিভাজক বা খাঁড়ি বিভাগ | প্রয়োজন | স্ব-অধিগ্রহণ |
1. বৈদ্যুতিক পাম্পগুলিতে গ্যাসের প্রভাব কমাতে, যেমন গ্যাস লক এবং ক্যাভিটেশন 2. যথেষ্ট উত্তোলন প্রবাহ 3. পাম্পে প্রবেশ করার জন্য ভাল তরল জন্য চ্যানেল গঠন করে |
| সংখ্যা | ডিভাইসের নাম | প্রয়োজনীয়তা | অধিগ্রহণ পদ্ধতি | ডিভাইসের বিবরণ |
| ডাউনহোল টিউবিং স্ট্রিং সংযোগকারী | ||||
| 9 | রক্ষাকারী | প্রয়োজন | স্ব-অধিগ্রহণ |
1. পাম্পে মোটর টর্ক প্রেরণ করতে ব্যবহৃত হয় 2. ওয়েলবোরে ডুবো মোটরের জন্য চাপের ভারসাম্য 3. ক্যারিয়ার পাম্পের অক্ষীয় বল 4. নিমজ্জিত মোটর জন্য মোটর তেলের পূরন 5. নিমজ্জিত মোটর জন্য অক্ষীয় সীল |
| 10 | নিমজ্জিত মোটর | প্রয়োজন | স্ব-অধিগ্রহণ | বৈদ্যুতিক শক্তিকে যান্ত্রিক শক্তিতে রূপান্তর করতে এবং পাম্প অপারেশনের জন্য শক্তি সরবরাহ করতে ব্যবহৃত হয় |
| 11 | ডাউনহোল সেন্সর | ঐচ্ছিক | গ্রাহক সরবরাহ করা হয়েছে | ভাল তরল এবং বৈদ্যুতিক পাম্প ইনলেট চাপ, তাপমাত্রা, কম্পন, নিরোধক ইত্যাদির রিয়েল-টাইম পর্যবেক্ষণের জন্য। |
| 12 | পরিচালক | প্রয়োজন | স্ব-অধিগ্রহণ | পথনির্দেশক এবং পাম্প ডাউনহোল স্থিতিশীল |
| ডাউনহোল তারের সরঞ্জাম এবং আনুষাঙ্গিক | ||||
| 1 | তারের পথিক | ঐচ্ছিক | গ্রাহক সরবরাহ করা হয়েছে |
1. ওয়েলহেড ডিভাইসের মাধ্যমে তারের sealing জন্য ব্যবহৃত 2. ডাইমেনশনাল গঠন ওয়েলহেড ডিভাইসের সাথে সামঞ্জস্যপূর্ণ 3. মোটরের উচ্চ স্থল ভোল্টেজ সহ্য করতে সক্ষম |
| 2 | পাওয়ার তার (ফ্ল্যাট তার) | প্রয়োজন | গ্রাহক সরবরাহ করা হয়েছে |
1. ডাউনহোল টিউবিং স্টেজের জন্য পাওয়ার ট্রান্সমিশন 2. তারগুলি ভাল তাপমাত্রা এবং ভাল অবস্থার সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত |
| 3 | টেনশন তার এবং টেনশন তারের সংযোগকারী (ছোট ফ্ল্যাট তার) | প্রয়োজন | স্ব-অধিগ্রহণ |
1. ডাউনহোল বৈদ্যুতিক পাম্প স্টেজের জন্য পাওয়ার ট্রান্সমিশন 2. তারগুলি ভাল তাপমাত্রা এবং ভাল অবস্থার সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত 3. এটা মোটর সিল করা উচিত. |
| 4 | তারের খাপ এবং তারের বাতা বা ইউনিট তারের রক্ষক | প্রয়োজন | স্ব-অধিগ্রহণ | বৈদ্যুতিক পাম্প স্টেজের জন্য তারের ফিক্সেশন এবং সুরক্ষা |
| 5 | ইউটিউব:ক্রস-কানেক্টর ক্ল্যাম্প কেবল প্রোটেক্টর | প্রয়োজন | গ্রাহক সরবরাহ করা হয়েছে | তেলের পাইপ পর্যায়ে তারের ফিক্সেশন এবং সুরক্ষার প্রয়োগ |
| সংখ্যা | ডিভাইসের নাম | প্রয়োজনীয়তা | অধিগ্রহণ পদ্ধতি | ডিভাইসের বিবরণ |
| ভূগর্ভস্থ ব্যবহারের জন্য অন্যান্য আনুষাঙ্গিক | ||||
| 1 | বৈদ্যুতিক পাম্প ডাউনহোল আনুষাঙ্গিক প্যাকেজ (মোটর, প্রটেক্টর, ওয়েলহেড সেকশন বা বিভাজক, পাম্প, গ্যাস প্রসেসর সহ) | প্রয়োজন | স্ব-অধিগ্রহণ | ও-রিং, স্ক্রু এবং মোটর তেলের মতো ভূগর্ভস্থ অ্যাপ্লিকেশনগুলিতে এক-সময়ের অংশগুলি ব্যবহার করার জন্য। |
| 2 | তারের সংযোগ আনুষঙ্গিক প্যাক | ঐচ্ছিক | স্ব-অধিগ্রহণ | লিড-ইন কেবলগুলিকে পাওয়ার তারের সাথে সংযোগ করার জন্য ব্যবহৃত হয়, যেমন অন্তরক টেপ এবং সাঁজোয়া তারগুলি। |
| 3 | খাদ নিচে যাচ্ছে অন্যান্য সরঞ্জাম জন্য আনুষাঙ্গিক | প্রয়োজন | কিছু ডিভাইস প্রদানকারী অফার করে | |
| ডাউনহোল সরঞ্জাম | ||||
| 1 | তারের বাছাই এবং পাড়া মেশিন | ঐচ্ছিক | ক্রয়, ইজারা, বা তারের স্থাপনার অন্যান্য উপায়ের জন্য উপলব্ধ | |
| 2 | তারের কপিকল | প্রয়োজন | গ্রাহক সরবরাহ করা হয়েছে | তারের স্থাপনার জন্য |
| 3 | তেল ভর্তি সরঞ্জাম | প্রয়োজন | স্ব-অধিগ্রহণ | বৈদ্যুতিক পাম্প তেল ইনজেকশন জন্য |
| 4 | বৈদ্যুতিক পাম্প উত্তোলন | প্রয়োজন | স্ব-অধিগ্রহণ | ডাউনহোল উত্তোলনের জন্য |
| 5 | টাকু | প্রয়োজন | স্ব-অধিগ্রহণ | ডাউনহোল ডিস্ক খাদ |
| 6 | লিফটিং জ্যাক | স্ব-অধিগ্রহণ | বৈদ্যুতিক মোটর ব্যবহারের জন্য, আবশ্যক | |
| 7 | অন্যান্য ডাউনহোল সরঞ্জাম | প্রয়োজন | কিছু ডিভাইস সরবরাহকারী প্রদান করে | |
| টাইপ | সিরিজ | সর্বোচ্চ ব্যাস (মিমি) |
| পাম্প | 338 | 86 |
| রক্ষাকারী | 338 | 86 |
| মোটর | 375 | 95.25 |
| টাইপ | সিরিজ | সর্বোচ্চ ব্যাস (মিমি) |
| পাম্প | 400 | 101.6 |
| রক্ষাকারী | 400 | 10.1.6 |
| মোটর | 456 | 115.82 |
| টাইপ | সিরিজ | সর্বোচ্চ ব্যাস (মিমি) |
| পাম্প | 513/538/562 | 130.3/136.7/143 |
| রক্ষাকারী | 513 | 130.3 |
| মোটর | 540/562 | 138/143 |
| টাইপ | সিরিজ | সর্বোচ্চ ব্যাস (মিমি) |
| পাম্প | 675 | 171.45 |
| রক্ষাকারী | 675 | 171.45 |
| মোটর | 738 | 187.45 |
| টাইপ | সিরিজ | সর্বোচ্চ ব্যাস (মিমি) |
| পাম্প | 862 | 219 |
| রক্ষাকারী | 675 | 171.45 |
| মোটর | 738 | 187.45 |
• উপকূলীয় তেলক্ষেত্র উন্নয়ন:দবৈদ্যুতিক সাবমারসিবল পাম্প প্রচলিত তেল কূপ, নিম্নচাপের তেলের জলাধার এবং জল-বন্যা উন্নয়ন কূপগুলির জন্য পুরোপুরি প্রযোজ্য, স্থিতিশীল দৈনিক অপরিশোধিত তেল উত্তোলন এবং স্থল তেলক্ষেত্রগুলির দীর্ঘমেয়াদী ক্রমাগত উত্পাদন চাহিদা সন্তুষ্ট করে।
• অফশোর তেল ও গ্যাস উৎপাদন:উপকূলীয় রক্ষণাবেক্ষণ এবং অপারেশন খরচ কমাতে কমপ্যাক্ট কাঠামো এবং কম ব্যর্থতার হার সমন্বিত, সংকীর্ণ অফশোর কূপ এবং কঠোর সামুদ্রিক কাজের অবস্থার সাথে খাপ খাইয়ে নেওয়া যায়।
• বিশেষ জলাধার অপারেশন:উচ্চ-জল-কাটা, সামান্য ক্ষয়কারী এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম তেল কূপ, সেইসাথে জিওথার্মাল তেল কূপগুলির জন্য প্রযোজ্য, জটিল কাজের পরিস্থিতিতে নিরাপদ এবং দক্ষ তরল উত্তোলন সমর্থন করে।
• তেল কূপ উদ্দীপনা এবং পুনরুদ্ধার:কম ফলন এবং নিঃশেষিত তেল কূপগুলির জন্য আদর্শ, কার্যকরভাবে তরল সরবরাহের দক্ষতা উন্নত করে এবং বার্ধক্যজনিত তেলক্ষেত্রগুলির উত্পাদন ক্ষমতা পুনরুজ্জীবিত করে।
•স্ট্রাকচারাল ডিজাইন:বৈদ্যুতিক সাবমারসিবল পাম্প একাধিক ঐচ্ছিক বাইরের ব্যাস সহ একটি ঝরঝরে, কম্প্যাক্ট চেহারা গ্রহণ করে, যা বিভিন্ন ওয়েলবোরের আকারের সাথে পুরোপুরি মেলে এবং বিভিন্ন ধরনের তেলের কূপের সাথে মানিয়ে নিতে পারে।
•উচ্চ উত্তোলন দক্ষতা:অপ্টিমাইজ করা মাল্টি-স্টেজ হাইড্রোলিক স্ট্রাকচার স্থিতিশীল চাপ বৃদ্ধি এবং বড় প্রবাহ হার প্রদান করে, উচ্চ-দক্ষতা ক্রমাগত অপরিশোধিত তেল উত্তোলন উপলব্ধি করে।
•চমৎকার পরিবেশগত অভিযোজনযোগ্যতা:প্রিমিয়াম সিলিং এবং প্রতিরক্ষামূলক কাঠামোর সাথে সজ্জিত, তেল, গ্যাস এবং জলের মিশ্রিত মিডিয়ার ডাউন-হোল থেকে জারা এবং ঘর্ষণ প্রতিরোধ করে।
•কম অপারেশন খরচ:বৈশিষ্ট্যগুলি কম শক্তি খরচ, স্থিতিশীল অপারেশন এবং কম ব্যর্থতার হার, ব্যাপকভাবে ম্যানুয়াল রক্ষণাবেক্ষণ এবং ফিল্ড শাটডাউন ক্ষতি হ্রাস করে।
•দীর্ঘ সেবা জীবন:ফ্যাক্টরি-ক্যালিব্রেটেড অ্যাসেম্বলি এবং হাই-লোড বিয়ারিং ডিজাইন সামগ্রিক কাঠামোগত স্থিতিশীলতা বাড়ায় এবং সরঞ্জামের চলমান চক্রকে প্রসারিত করে।
400 সিরিজ:ছোট-ব্যাসের প্রচলিত তেল কূপের জন্য ডিজাইন করা একটি কমপ্যাক্ট স্ট্যান্ডার্ড মডেল। এটি সাধারণ তেলক্ষেত্র উত্পাদন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যার জন্য মাঝারি প্রবাহ ক্ষমতা এবং অর্থনৈতিক অপারেশন প্রয়োজন।
538/540 সিরিজ:কয়েলড টিউবিং ডিপ্লয়মেন্ট সিস্টেমের জন্য ডিজাইন করা হয়েছে এবং মাঝারি এবং বড়-ব্যাসের তেল কূপের জন্য উপযুক্ত। এটি উচ্চ প্রবাহ হার এবং উত্তোলন ক্ষমতা প্রয়োজন অ্যাপ্লিকেশন সমর্থন করে.
বিরোধী ব্যর্থতা কাঠামো:উচ্চ-লোড থ্রাস্ট বিয়ারিং এবং সিলযুক্ত সুরক্ষা কাঠামো ডাউনহোল প্রভাব লোড সহ্য করতে এবং অপারেশন চলাকালীন সরঞ্জামের ক্ষতি হ্রাস করতে সহায়তা করে।
শক্তি-দক্ষ অপারেশন:অপ্টিমাইজড হাইড্রোলিক ডিজাইন তরল প্রবাহ প্রতিরোধ এবং হাইড্রোলিক ক্ষয়ক্ষতি হ্রাস করে, ক্রমাগত অপারেশন চলাকালীন কম শক্তি খরচে সহায়তা করে।
নমনীয় কনফিগারেশন বিকল্প:ক্ষয়, ঘর্ষণ এবং উচ্চ-তাপমাত্রা শর্ত জড়িত অ্যাপ্লিকেশনের জন্য একাধিক পাম্প স্পেসিফিকেশন এবং উপাদান বিকল্প উপলব্ধ।
নিম্ন রক্ষণাবেক্ষণের প্রয়োজনীয়তা:দীর্ঘ পরিষেবা ব্যবধান, হ্রাস রক্ষণাবেক্ষণ ফ্রিকোয়েন্সি এবং সামঞ্জস্যপূর্ণ অপারেটিং কর্মক্ষমতা সামগ্রিক অপারেটিং খরচ কমাতে সাহায্য করে।
ইএসপি নির্বাচন প্রকৃত ভাল অবস্থা এবং অপারেটিং প্রয়োজনীয়তার উপর ভিত্তি করে হওয়া উচিত।
উচ্চ উত্পাদন কূপ প্রয়োজন:বৃহত্তর পাম্প ব্যাস, উচ্চতর প্রবাহ ক্ষমতা, অপ্টিমাইজড জলবাহী ধাপ
গভীর কূপ প্রয়োজন: উচ্চ মাথা ক্ষমতা, আরো পাম্প পর্যায়, চাঙ্গা যান্ত্রিক গঠন
মূল কারণগুলির মধ্যে রয়েছে:জল কাটার শতাংশ, গ্যাসের পরিমাণ, বালির ঘনত্ব, জারা স্তর, অপরিশোধিত তেলের সান্দ্রতা
উচ্চ-তাপমাত্রার কূপগুলির প্রয়োজন:উচ্চ-তাপমাত্রার মোটর নিরোধক, তাপ-প্রতিরোধী উপকরণ, উন্নত কুলিং ডিজাইন
খাদ শ্যাফ্ট এবং অ্যান্টি-জারা উপাদান সহ মূল উপকরণগুলি ডাউনহোল অ্যাপ্লিকেশন প্রয়োজনীয়তাগুলির সাথে সম্মতি যাচাই করার জন্য উত্পাদনের আগে পরিদর্শন করা হয়।
কম্পিউটেশনাল ফ্লুইড ডাইনামিকস অ্যানালাইসিস এবং সিএনসি মেশিনিং ইমপেলার, ডিফিউজার এবং স্ট্রাকচারাল কম্পোনেন্ট প্রসেসিংয়ের নির্ভুলতা উন্নত করতে প্রয়োগ করা হয়।
প্রসবের আগে প্রতিটি পাম্প ইউনিট প্রবাহ কর্মক্ষমতা পরীক্ষা, চাপ পরীক্ষা, অপারেশন পরীক্ষা এবং সিলিং পরিদর্শনের মধ্য দিয়ে যায়।
সামঞ্জস্যপূর্ণ পণ্য কর্মক্ষমতা বজায় রাখতে এবং সমাবেশ বিচ্যুতি কমাতে ইউনিফাইড সমাবেশ পদ্ধতি এবং কারখানা ক্রমাঙ্কন প্রক্রিয়া প্রয়োগ করা হয়।
প্রোডাক্ট ট্রেসেবিলিটি এবং প্রোজেক্ট ভেরিফিকেশনের জন্য প্রোডাকশন এবং টেস্টিং রেকর্ড রক্ষণাবেক্ষণ করা হয়।
