খনির দক্ষতা এবং নিরাপত্তাকে প্রভাবিত করে এমন একটি বড় চ্যালেঞ্জ হল জল জমে। অতিরিক্ত ভূগর্ভস্থ পানি, বৃষ্টিপাত, এবং ভূগর্ভস্থ সিপেজ উত্পাদন ব্যাহত করতে পারে, সরঞ্জামের ক্ষতি করতে পারে এবং অপারেটিং খরচ বাড়াতে পারে।

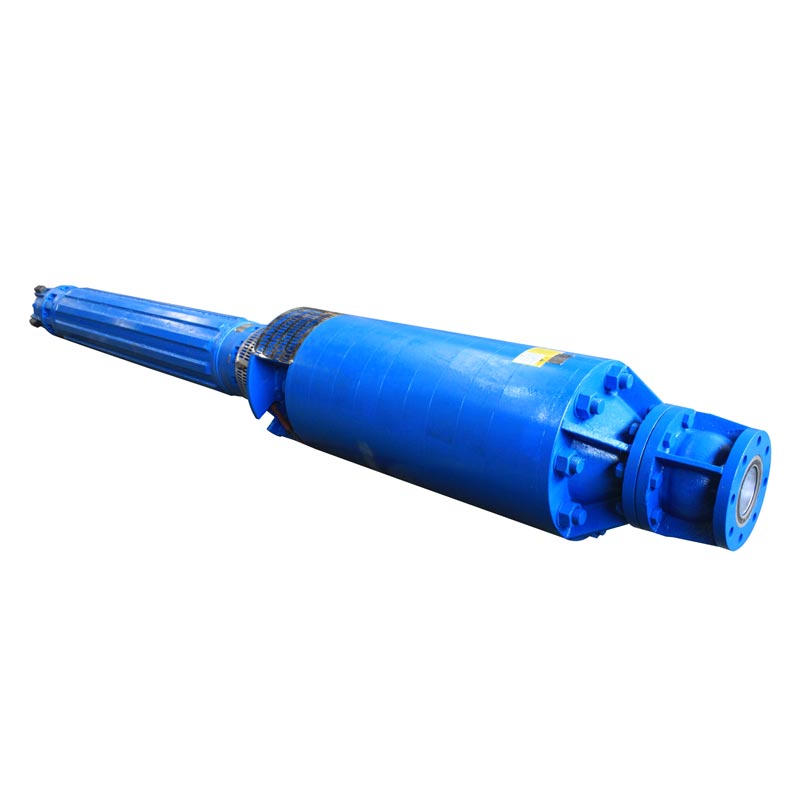

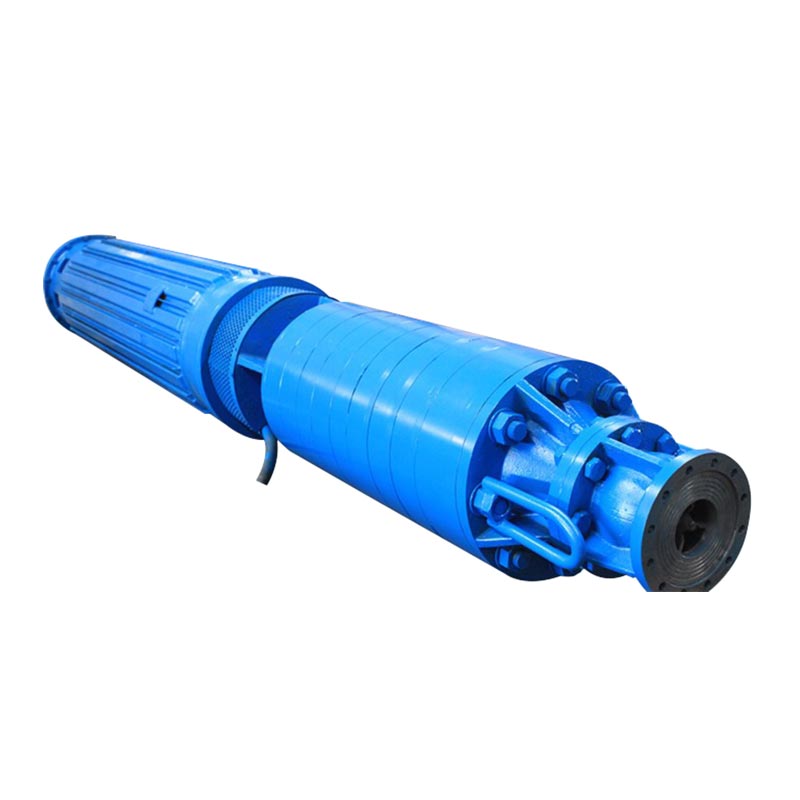

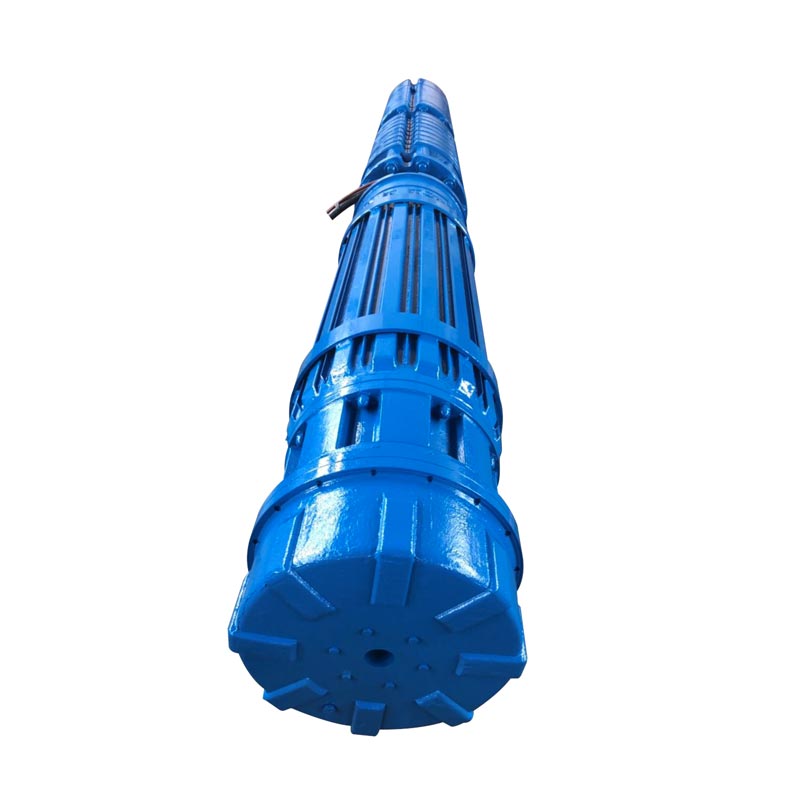

ড্রেনেজ সাবমারসিবল মাইনিং পাম্পটি ভারী-শুল্ক মাইন ডিওয়াটারিং অ্যাপ্লিকেশনের জন্য ইঞ্জিনিয়ার করা হয়েছে যেখানে অবিচ্ছিন্ন অপারেশন এবং দীর্ঘ সেবা জীবন প্রয়োজন. একটি উচ্চ-কর্মক্ষমতা কেন্দ্রীভূত জলবাহী সিস্টেমের সাথে ডিজাইন করা হয়েছে এবং শক্তিশালী ডুবো মোটর প্রযুক্তি, এটি গভীর খনি, বড় খোলা গর্ত এবং পরিবেশেও স্থিতিশীল জল অপসারণ প্রদান করে ঘষিয়া তুলিয়া ফেলিতে সক্ষম কণা ধারণকারী.
কয়লা এবং তামার খনি থেকে সোনা, টিন এবং হীরা নিষ্কাশনের স্থান পর্যন্ত, এই পাম্প নির্ভরযোগ্য নিষ্কাশন সরবরাহ করে চাহিদা শর্ত অধীনে কর্মক্ষমতা.
অক্ষীয় খোঁচা এবং টানা-ইন সলিড এবং পলি থেকে ইউনিটের উপর যত কম লোড হবে, তত বেশি অপারেশনাল নির্ভরযোগ্যতা
অপারেশনাল নির্ভরযোগ্যতা যত বেশি, পরিষেবা জীবন তত বেশি। 10 বছর বা তার বেশি হতে পারে এমন HDM সমন্বিত সাবমার্সিবল মোটর পাম্পের জন্য।
পরিষেবা জীবন যত দীর্ঘ হবে এবং দক্ষতা যত বেশি হবে (90%-প্লাস পর্যন্ত), অপারেটিং খরচ তত কম হবে।
প্রবাহ ক্ষমতা Q: 6000 m'/h পর্যন্ত (26500 US gpm)
ডেলিভারি হেড H: 1500 মি (5000 ফুট) পর্যন্ত
চাপ p: 150 বার পর্যন্ত (2200 Psi)
গতি n: 3600 rpm পর্যন্ত
মোটরের কর্মক্ষমতা তথ্য:
ফ্রিকোয়েন্সি: 50 Hz/ 60 Hz
ভোল্টেজ V: 14000 ভোল্ট পর্যন্ত
মোটর পাওয়ার P: 5000 kW পর্যন্ত (6700 HP)
গতি n: 3600rpm পর্যন্ত
তাপমাত্রা টি: 100 ℃ পর্যন্ত
উপকরণ: ধূসর ঢালাই লোহা, নমনীয় লোহা, ব্রোঞ্জ, অ্যালুমিনিয়াম ব্রোঞ্জ, ডুপ্লেক্স স্টেইনলেস স্টীল সহ আপনার প্রয়োজনীয়তা অনুযায়ী উপকরণগুলি পৃথকভাবে নির্বাচিত হয়।
(1) সাবমার্সিবল পাম্পে একটি সেন্ট্রিফিউগাল ইমপেলার এবং একটি রেডিয়াল গাইড ভ্যানের কাঠামো রয়েছে; অপারেশন চলাকালীন, তরলটি রেডিয়ালিতে টানা হয় এবং রেডিয়ালিভাবে ডিসচার্জ করা হয়;
(2) এই সাবমার্সিবল পাম্পে প্রাথমিকভাবে ইম্পেলার, সিল রিং, উপরের এবং নীচের গাইড ভ্যান, উপরের এবং নীচের মধ্যবর্তী বিভাগ, সাকশন বিভাগ, ডিসচার্জ বিভাগ, পাম্প শ্যাফ্ট, উপরের থ্রাস্ট বিয়ারিং, গাইড ভ্যানের হাতা এবং মধ্যবর্তী স্থানান্তর বিভাগ রয়েছে।
(3) পাম্পের ওয়ার্কিং চেম্বারে ইম্পেলার, গাইড ভ্যান এবং মধ্যবর্তী বিভাগ থাকে। ইম্পেলার, বিয়ারিং হাতা এবং স্টিলের হাতা রটার অ্যাসেম্বলি গঠন করে, যখন স্লাইডিং বিয়ারিংগুলি ঘূর্ণায়মান রটার সমাবেশকে সমর্থন করার জন্য সাকশন সেকশন, ডিসচার্জ সেকশন এবং মধ্যবর্তী ট্রানজিশন বিভাগে ইনস্টল করা হয়।
(4) অক্ষীয় শক্তির ভারসাম্যের জন্য, ইম্পেলারগুলি প্রতিসাম্যভাবে সাজানো হয়: উপরের ইম্পেলারটি ঘড়ির কাঁটার দিকে ঘোরে, যখন নীচের ইম্পেলারটি বিপরীত দিকে ইনস্টল করা হয়। অপারেশন চলাকালীন ইমপেলারদের দ্বারা উত্পন্ন অক্ষীয় শক্তি একে অপরকে বাতিল করে, এবং যেকোন অবশিষ্ট অক্ষীয় শক্তি মোটরের সাথে সংযুক্ত থ্রাস্ট বিয়ারিং দ্বারা বহন করা হয়, যার ফলে ইউনিটের পরিষেবা জীবন প্রসারিত হয়।
(5) মোটর বিয়ারিং হাউজিং কাপলিং এর সাথে সারিবদ্ধ করার জন্য পাম্প কাপলিং এর রেডিয়াল শোল্ডার ব্যবহার করে রটারটি স্থাপন করা হয় এবং একটি অনমনীয় সংযোগ তৈরি করতে বোল্ট দিয়ে অক্ষীয়ভাবে সুরক্ষিত করা হয়।
(1) মোটর স্টেটর, রটার, উপরের এবং নীচের গাইড বিয়ারিং, থ্রাস্ট বিয়ারিং, বেস, শ্যাফ্ট এক্সটেনশন সীল নিয়ে গঠিত সমাবেশ, এবং অন্যান্য উপাদান।
(2) মোটর শ্যাফ্ট এক্সটেনশন একটি রাবার-রিইনফোর্সড তেল সীল এবং একটি যান্ত্রিক সীল ব্যবহার করে সিল করা হয়।
(3) মোটরের মধ্যে চাপের ভারসাম্য বজায় রাখার জন্য মোটরের নীচে একটি রাবার সম্প্রসারণ মূত্রাশয় ইনস্টল করা হয়। অভ্যন্তরীণ গহ্বর এবং বাহ্যিক জল যখন মোটরের ভিতরে তাপীয় প্রসারণ এবং সংকোচন ঘটে বা যখন বাহ্যিক পানির স্তর ওঠানামা করে। মোটরের নীচের অংশটি জারা-প্রতিরোধী গ্যালভানাইজড শীট দিয়ে সারিবদ্ধ ধাতু
(4) মোটর হাউজিংয়ের বাইরের পৃষ্ঠে শীতল পাখনা এবং শীতল জলের চ্যানেল রয়েছে। অপারেশন চলাকালীন, মোটরের অভ্যন্তরটি জলে পূর্ণ, যা নিশ্চিত করতে রটারের নীচে ইম্পেলার দ্বারা সঞ্চালিত হয় অভিন্ন অভ্যন্তরীণ তাপমাত্রা। একই সময়ে, মোটরের বাইরের পৃষ্ঠের উপর উচ্চ-গতির জলের প্রবাহ ছড়িয়ে পড়ে হাউজিং থেকে তাপ, শীতল পাখনা, এবং জল চ্যানেল পৃষ্ঠতল.
(5) মোটরের স্টেটর উইন্ডিংগুলি উচ্চ-ভোল্টেজ, জল-প্রতিরোধী উত্তাপযুক্ত তার ব্যবহার করে, যা চমৎকার তাপমাত্রা সরবরাহ করে প্রতিরোধের এবং নিরোধক বৈশিষ্ট্য। উইন্ডিং তারগুলি একটি উচ্চ-ভোল্টেজ, জল-প্রতিরোধী পাওয়ার তারের সাথে সংযুক্ত থাকে। অতিরিক্তভাবে, তাপমাত্রা সেন্সরগুলি জলের নিরীক্ষণের জন্য উইন্ডিং প্রান্তের পৃষ্ঠের সাথে সংযুক্ত থাকে তাদের চারপাশে তাপমাত্রা। তাপমাত্রা সেন্সর একটি চার-কোর তারের সাথে সংযুক্ত করা হয়; উভয় তারের উপরের গাইডে তারের প্রস্থান গর্ত মাধ্যমে আউট রুট করা হয় ভারবহন হাউজিং
(6) রটারটি কাঠবিড়ালি-খাঁচা ধরনের, তামার কন্ডাক্টর দিয়ে তৈরি খাঁচা।
(7) উপরের এবং নীচের গাইড বিয়ারিং হাউজিংগুলিতে বিয়ারিং শেল লাগানো হয় এবং একটি থ্রাস্ট বিয়ারিং ইনস্টল করা হয় রটারের নীচের প্রান্ত। থ্রাস্ট বিয়ারিং অ্যাসেম্বলিতে উপরের এবং নীচের থ্রাস্ট বিয়ারিং এবং একটি স্লাইডিং থাকে প্লেট, যা অক্ষীয় শক্তি সমর্থন করতে ব্যবহৃত হয়; উপরের থ্রাস্ট বিয়ারিং একটি সেগমেন্টেড কঙ্কাকার টাইপ, যখন নিচের থ্রাস্ট বিয়ারিং একটি সেগমেন্টেড সেক্টর টাইপ।
ভূগর্ভস্থ কয়লা খনি থেকে ভূগর্ভস্থ পানির দক্ষ অপসারণ।
তামা, সোনা, টিন এবং হীরা খনির নিষ্কাশন ব্যবস্থার জন্য উপযুক্ত।
বড় খনির গর্তে বৃষ্টিপাত জমা এবং ভূগর্ভস্থ জল নিয়ন্ত্রণ পরিচালনা করে।
গভীর ভূগর্ভস্থ অপারেশন জন্য উচ্চ চাপ কনফিগারেশন.
পাম্পটি ভূগর্ভস্থ জল, পলল এবং স্থগিত কণা ধারণকারী খনি জলের জন্য ডিজাইন করা হয়েছে। উপাদান নির্বাচন জলের অবস্থা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
কনফিগারেশনের উপর নির্ভর করে, পাম্পটি 1500 মিটার পর্যন্ত ডেলিভারি হেড অর্জন করতে পারে, এটি গভীর খনির জন্য উপযুক্ত করে তোলে নিষ্কাশন অ্যাপ্লিকেশন।
সাধারণ উপকরণের মধ্যে রয়েছে ঢালাই লোহা, নমনীয় লোহা, ব্রোঞ্জ, অ্যালুমিনিয়াম ব্রোঞ্জ এবং ডুপ্লেক্স স্টেইনলেস স্টীল। দ নির্বাচন জারা এবং ঘর্ষণ প্রয়োজনীয়তা উপর নির্ভর করে।
হ্যাঁ। পাম্প জলবাহী কর্মক্ষমতা, মোটর ভোল্টেজ, শক্তি, উপকরণ, এবং কনফিগারেশন অনুযায়ী কাস্টমাইজ করা যেতে পারে প্রকল্পের প্রয়োজনীয়তা।
